吊具的結構及受力分析

編輯：北京凌鷹瀏覽：4146 添加時間：2021-12-25 14:04:57

吊具由主吊梁、橫撐及吊耳三部分組成，其中8點吊具主吊梁為鋼箱鋼結構，橫撐為鋼管結構。主吊梁、橫撐及吊耳用銷軸連成整體。

主吊梁分成三段，兩端為固定端，中間為調整段，采用高強螺栓連接，可以進行多種組合，以滿足不同長度梁段的吊裝要求，從而實現通用性。

作以下假定，進行平面壓桿吊具和交叉吊索布置受力分析：

1、吊鉤的不同步性。假定吊裝過程中，浮吊2個吊鉤之間不同步高差為不大于80mm。

2、吊索的長度差異：根據工廠制造可能達到的精度，假定所有吊索（包括主吊索和次吊索）長度制造相對誤差為50mm。

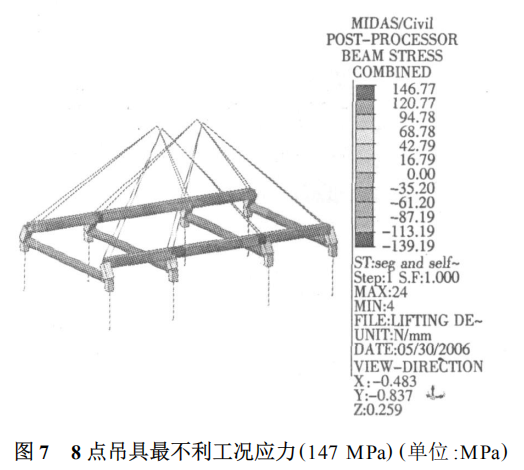

3、通過受力分析可知，浮吊吊鉤不同步和索長差異對8點吊具結構受力影響大。因此，在施工中，須對8點吊具使用及其索長制作進行嚴格控制。
