采用合成纖維吊裝帶代替鋼絲繩起吊重物,在工業先進國家已較為普遍。在國內各大型加工企業也相繼采用。如第一重型機器廠、第二重型機器廠、第一汽車制造廠、第二汽車制造廠等也逐步開始采用。眾所周知,由于鋼絲繩具有僵性大、易勒傷工件,嚴重地影響了產品質量,而制作這種吊裝帶的關鍵工序是穿芯。本文結合所研制開發的吊裝帶穿芯機,討論了其工作原理,并對其絲束的運動情況進行了分析。

1）合成纖維吊裝帶的結構形式

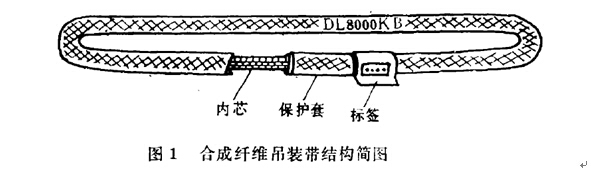

合成纖維吊裝帶由一筒狀編織外套1做為吊帶的保護套,筒內的內芯是通過單股絲束o的環繞,根據不同的額定載荷和使用環長,決定所繞的匝數和長度。制作出不同規格的吊裝帶。

2）穿芯機的結構及原理

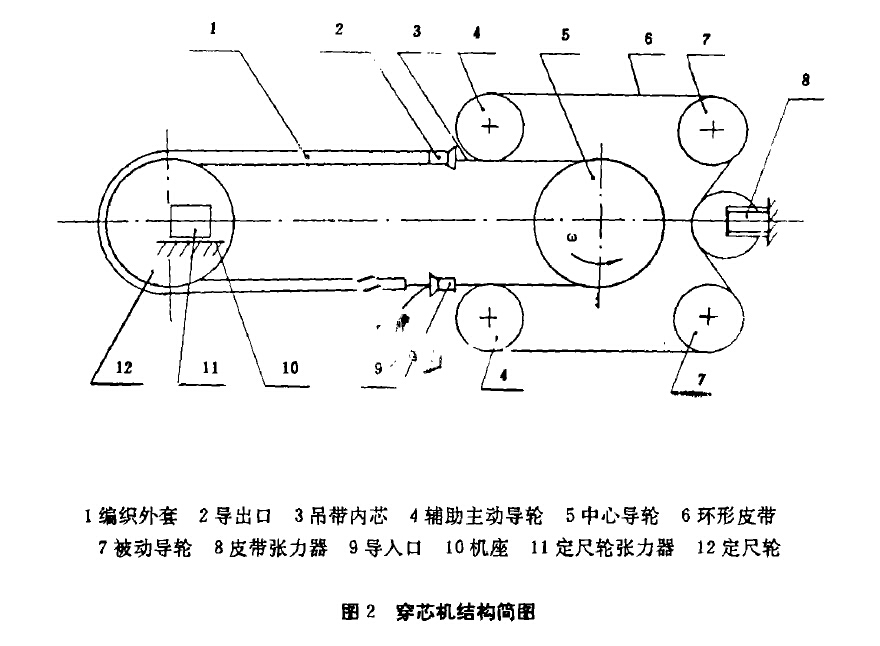

合成纖維環形吊裝帶穿芯機的結構如圖2所示,它由中心導輪5、輔助主動導輪刁、被動導輪7、環形皮帶張緊器8、導入口9、導出口2、定尺輪12、定尺輪張力器11及機架10組成。其中,中心導輪5與二個輔助主動導輪峨由同一齒輪系通過電機驅動,且線速度相等。環形皮帶張緊器8的一端固定一導輪,與二個被動導輪7一起由環形皮帶6驅動,另一端固定在機架10上,環形皮帶張緊器8上的導輪與被動導輪7及輔助主動導輪4的幾何尺寸相同,當所穿環形吊帶內芯3的匝數不同時,其厚度增加,為克服此增量帶來的影響,本設計采用了環形皮帶張緊器8。導入口9與導出口2大、小口的安裝位置相反,其導入口9的大口朝來料側,導出口2的小口一端外徑有一圓環凸臺,此凸臺是用來將編織外套1的一端套入后系在凸臺上之用。其中定尺輪12的底座連同定尺輪張力器11可在機架上移動,由定尺輪張力器n的另一端根據所穿不同長度規格的環形吊帶固定在相應的位置上。當環形吊帶內芯的匝數增加時,勢必使得中心導輪5和定尺輪12間張力增加,進而造成穿繞過程中內芯不均勻,影響穿芯質量,甚至出現在使用中,由于內芯受力不均勻,造成意外事故。由此,我們采用了張力裝置,保證了穿芯過程的張力自行調節。
