上卸扣裝置組成部件有：扭矩背鉗、內防噴器和起重器、承載法蘭盤、吊環傾斜裝置、旋轉頭/吊環連接環和鉗頭有夾緊活塞，用以?shī)A持與保護接頭相連接的鉆桿母扣。鉆桿上卸扣裝置另有2個緩沖液缸，類似大鉤彈簧，可提供絲扣補償行程125mm。

內防噴器是全尺寸、內開口、球形安全閥式的。帶花鍵的遠控上部?jī)?nèi)防噴器和手動的下部?jī)?nèi)防噴器形成井控防噴系統，內防噴器采用正規扣，工作壓力為105MPa。

吊環傾斜裝置有兩種功用：

吊鼠洞中的單根；接立柱時，不用井架工在二層臺上將大鉤拉靠到二層臺上。若行程1.3m的傾斜裝置不能滿足要求則可選擇2.9m的長行程吊環傾斜裝置。

鉆井時，鉆桿上卸扣裝置固定不動，不妨礙鉆柱的起下，鉆井馬達通過主軸，內防噴器和保護接頭將扭矩傳給鉆柱，驅動鉆柱旋轉。

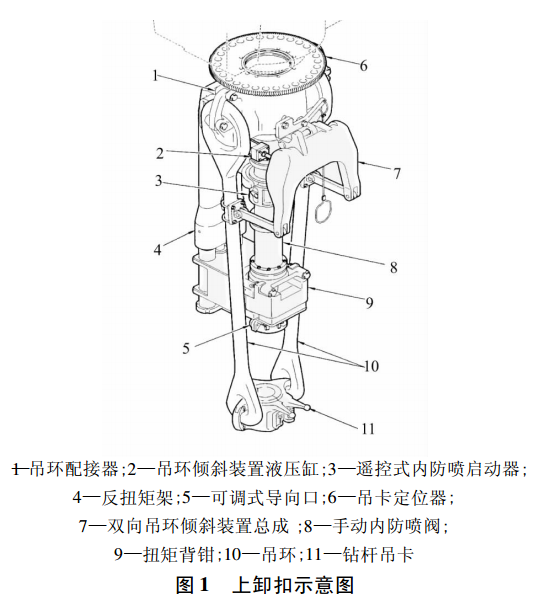

上卸扣裝置示意圖：
